纳米型加工中心

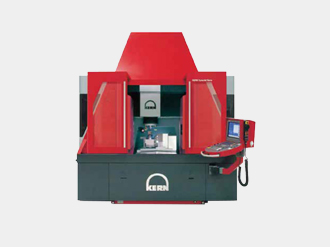

Kern Pyramid Nano
科恩金字塔纳米型加工中心专为大批量,超高质量表面粗糙度的生产要求而设计。一体式自动上料系统允许无人值守,甚至五轴联动加工时也可以。
在线咨询
  • 产品描述
  • 产品参数

    科恩金字塔纳米型加工中心专为大批量,超高质量表面粗糙度的生产要求而设计。一体式自动上料系统允许无人值守,甚至五轴联动加工时也可以。


    床身采用科恩专利技术的KERN ARMORITH® 材料;

    一体式的中央温度管理系统,可对各运动轴的冷却、液压系统的冷却、电控柜的冷却和冷却装置进行控制管理;

    整合相关设备,使机床更加紧凑可选座标磨削程序。

    科恩金字塔纳米型采用静压导轨和静压丝杠,具有无摩擦、无磨损、无噪音、高刚性、低能量损耗和优异的吸振性等特点,可以实现高加速度和小为 0.1 微米的直线轴的移动,且即使在很小进给时也可实现无摩擦力移动既无移动的迟滞和跳跃式移动,并且在大切削力加工时,运动链具有低的运动敏感度。


    规格

    属性

    直线轴系统


    行程 X/Y/Z

    500/500/400 mm

    工作台尺寸

    600 X 600 mm

    驱动系统

    数字直流伺服系统

    导轨形式

    静压驱动,静压导轨

    大工件重量

     250kg

    进给率

    0.01-30 米 / 分

    加速度

     10 米 / 2

    主轴系统


    主轴形式

    矢量主轴

    功率

    6.4/11 KW

    大转速

    36000/50000rpm

    精度测量依据:VDI/DGQ3441


    定位精度

    1μm

    重重复定位精度

    0.6μm

    分辨率

    0.1μm

    工件精度

    2μm

    可选主轴

    HSK25: 500-50,000 转 / 分钟

    HSK40: 200-36,000 转 / 分钟

    刀库容量

    HSK25: 标准 32 刀位可选 64 或 96

    HSK40: 标准 25 刀位可选 50 或 75

    刀具直径

    大 50mm

    刀具长度

    大 100mm

    换刀时间

    大约 3 秒

    切削对切削时间

    大约 6 秒

    第四 (A)/ 五 (C) 轴系统 ( 数控分度头 )


    C 轴

    可 360 度连续转动

    A 轴

    -20 度 至 +110 度

    精度

    小于等于 4 弧秒

    进给率 C/A 轴

    800 转 / 分钟
