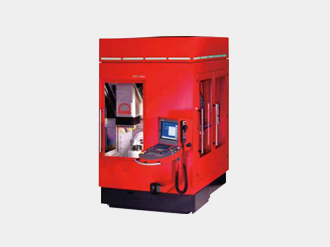

超微型加工中心
Kern Micro
全新的科恩超微型加工中心是一款紧凑型多面手。占地面积仅 4 平米却可以实现直径350 毫米高度 220 毫米的五轴零件加工。
在线咨询
  • 产品描述
  • 产品参数

    全新的科恩超微型加工中心是一款紧凑型多面手。占地面积仅 4 平米却可以实现直径350 毫米高度 220 毫米的五轴零件加工。


    高水准机床设计制造和装配水平使机床具有极高的加工稳定性和可靠性!可实现 1 微米精度的加工。


    科恩超微型加工中心既适合 3 轴加工也适合 5 轴加工。该 5 轴机床可毫无问题地加工直径 350 毫米 / 高度 220 毫米尺寸的工件,自然可实现 5 轴 5 联动加工。由于采用了灵巧的模块化技术,该机床占地面积格外的小。

    规格

    属性

    直线轴系统


    行程 X/Y/Z

    350/220/250 mm

    工作台尺寸

    350 mm

    驱动系统

    数字直流伺服系统

    导轨形式

    滑动滚动复合式系统

    大工件重量

     50kg

    进给率

    0.01-30 米 / 分

    加速度

     10 米 / 秒2

    主轴系统


    主轴形式

    矢量主轴

    功率

    6/15 KW

    大转速

    42000/50000 rpm ( 可选 )

    精度测量依据:VDI/DGQ3441


    定位精度

    2μm

    重重复定位精度

    1μm

    分辨率

    0.1μm

    工件精度

    4μm

    可选主轴

    HSK25: 50000  HSK40: 42000

    刀库容量

     HSK25: 可选 20 位 ,101 位和 209 位

    HSK40: 可选 18 位 ,90 位和 186 位

    刀具直径

    大 70mm

    刀具长度

    大 150mm

    换刀时间

    大约 3 秒

    切削对切削时间

    大约 4.5 秒

    第四 (A)/ 五 (C) 轴系统 ( 数控分度头 )


    C 轴

    可 360 度连续转动

    A 轴

    -110 度至 +110 度或 -170 度  至 110 度 ( 选项 )

    精度

    小于等于 8 弧秒

    进给率 C/A 轴

    200/100 度 / 分钟

    自动化系统 ( 附件 )


    自动上料系统

    -

    小空间

    3170X 5650 X 3420mm

    重量

    6100kg

    控制系统

    Heidenhain iTNC530
