c 型结构

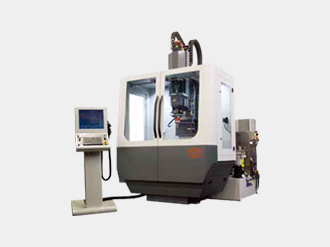

穆尔坐标磨床 500 型为高精度连续轨迹磨床,拥有无与伦比的精度和重复精度,有两种型号(CPZ 和 CPWZ),可以满足高精度要求。改为最多可达七轴数控能力。进行复杂的二维、三维零件加工。
穆尔坐标磨床的可选配置
专利的自动对刀检测补偿系统和用于批量生产的自动磨
削系统(Moore AutoSize®and Moore AutoGrind);
自动换刀(最多20把刀)
带自动换刀的电主轴:3,000-60,000转;
带冷却装置的大流量切削液系统;
单,双轴旋转工作台;
气动磨头 6,000-175,000 (5 个磨头);
电动磨头 7,000-80,000 (3 个磨头);
大流量油冷防火系统;
油雾吸收系统;
用于工件检测的雷尼绍测头;
规格 | 属性 |
工作台工作表面 | 305 mm x 610 mm |
行程 X 轴 | 500 mm |
行程 Y 轴 | 300 mm |
工作台面至 U 轴装夹法兰的距离 | 280 mm-762 mm |
主轴行程 Z 轴 | 140 mm |
主轴箱行程 W 轴 | 350 mm |
立柱间距离 | - |
磨削孔径能力 | 0.4 mm - 343 mm |
工作台承载能力 | 300kg |
速度和进给 | |
X、Y、W、Z 轴 | 0.0001-2,000mm/min |
主轴转速 | 1-300rpm |
磨头转速 | 3,000-175,000 rpm |
往复运动速度(行程 25 毫米时) | 190 cycles/min |
轮廓精度 | |
进给速度 X, Y&C 250 毫米 / 分钟,用 200 毫米的环规检测 | 3.0 μm |
几何精度 | |
X 轴对 Y 轴不垂度允差(全行程) | 0.8 μm |
W 轴(主轴箱移动)对台面 不垂直度允差 | 2.0 μm |
主轴(Z)移动对主轴箱(W) 移动的不平行度允差(全行程) | 2.0 μm |
定位精度 | |
X 轴 P | 2.0 μm |
丫轴 P | 2.0 μm |
W 轴 P | 2.0 μm |
Z 轴 P | 4.0 μm |
