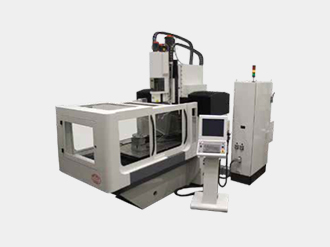

1280型坐标磨床
Moore 1280 CPZ/CPWZ
龙门结构 穆尔坐标磨床1280型为高精度连续轨迹磨床,有两种型号(CPZ和 CPWZ),可以满足高精度要求,并具有四轴 / 五轴数控,四轴联动的能力。进行复杂的二维、三维零件加工。主轴箱移动可编程控制,更适合大型零件或多零件同时加工。
在线咨询
  • 产品描述
  • 产品参数

    龙门结构

    穆尔坐标磨床1280型为高精度连续轨迹磨床,有两种型号(CPZ和 CPWZ),可以满足高精度要求,并具有四轴 / 五轴数控,四轴联动的能力。进行复杂的二维、三维零件加工。主轴箱移动可编程控制,更适合大型零件或多零件同时加工。


    穆尔坐标磨床的可选配置

    专利的自动对刀检测补偿系统和用于批量生产的自动磨

    削系统(Moore AutoSize®and Moore AutoGrind);

    自动换刀(多20把刀)

    带自动换刀的电主轴:3,000-60,000转;

    带冷却装置的大流量切削液系统;

    单,双轴旋转工作台;

    气动磨头 6,000-175,000 (5 个磨头);

    电动磨头 7,000-80,000 (3 个磨头);

    大流量油冷防火系统;

    油雾吸收系统;

    用于工件检测的雷尼绍测头;

    规格

    属性

    工作台工作表面

    812 mm x 1320 mm

    行程 X 轴

    1320 mm

    行程 Y 轴

    820 mm

    工作台面至 U 轴装夹法兰的距离

    431.8 mm-924 mm

    主轴行程 Z 轴

    140 mm

    主轴箱行程 W 轴

    350 mm

    立柱间距离

    965 mm

    磨削孔径能力

    0.4 mm - 343 mm

    工作台承载能力

    1360kg

    速度和进给


    X、Y、W、Z 轴

    0.0001-2,032mm/min

    主轴转速

    1-300rpm

    磨头转速

    3,000-175,000 rpm

    往复运动速度(行程 25 毫米时)

    190 cycles/min

    轮廓精度


    进给速度 X, Y&C 250 毫米 / 分钟,用 200 毫米的环规检测

    3.0 μm

    几何精度


    X 轴对 Y 轴不垂度允差(全行程)

    1.5 μm

    W 轴(主轴箱移动)对台面 不垂直度允差

    3.0 μm

    主轴(Z)移动对主轴箱(W) 移动的不平行度允差(全行程)

    3.0 μm

    定位精度


    X 轴 P

    2.5 μm

    丫轴 P

    2.0 μm

    W 轴 P

    2.0 μm

    Z 轴 P

    4.0 μm
